一、概述

　　Z-6011A、Z-6012A、Z-6013A、Z-6014A、Z-6015A、Z-6016A帶報警開關水平流量計測量值可靠雙穩態開關可滿足各種使用要求本開關卡在測管燕尾導軌上, 流量值可任意設定安裝簡便、可靠，容易在現有設備上加裝。

　　ZE950和ZE951流量極限開關可在最大、最小或中間任何流量值發出信號。本產品安裝在Z-5025至Z-5065系列流量計的測量管燕尾導軌 上,當浮子到達或超過極限開關位置時，即發出信號。此時，內部觸 點就會開啟或關閉。由于采用了新的磁感應技術，現在不再像過去 那樣將浮子分別用于單穩態和雙穩態場合。

　　二、應用與功能：

　　ZE950上限

　　當磁性浮子正處于極限開關設定位置時，觸點閉合。當磁性浮子高于極限開關設定位置時，觸點仍保持閉合。當磁性浮子低于極限開關高 定位置時，觸點斷開。

　　ZE951下限

　　當磁性浮子正處于極限開關設定位置時，觸點閉合。當磁性浮子低于 極限開關設定位置時，觸點仍保持閉合。當磁性浮子高于極限開關低 定位置時，觸點斷開。

　　三、技術參數

　　絕緣阻抗：>109Ω 工作電壓：max.DC24/AC24

　　工作溫度: 0℃至 55℃ 工作電流：max.0.3A

　　保護等級: IP65 開關時的恒定電流：max.DC0.1A

　　滯后(開和關位置)：4mm 遮斷功率：max.1VA

　　外形尺寸：45x20x45 正向電阻：<200M&Omega;

　　四、測量范圍

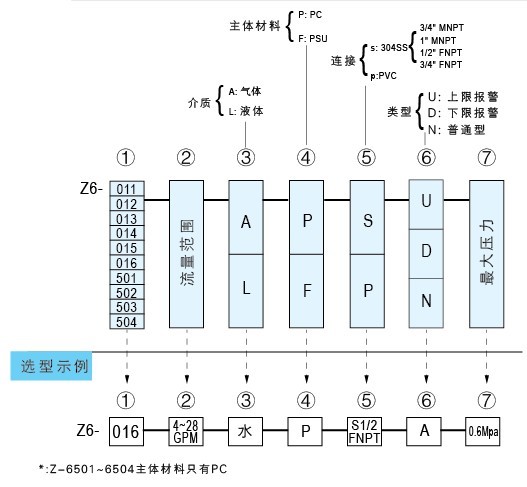

　　五、選型圖
